Fabriquer une insoleuse UV

Suite à l’article sur la gravure du cuivre basée sur la gravure des circuits imprimés (c’est par ici) , je vais décrire ici les différentes étapes pour fabriquer une insoleuse UV à moindre coût. Celles du commerce coûtent entre 100 et 500 euros. Autant dire que je n’avais pas du tout envie de mettre ce prix là. Et puis, comme y’a plein de petits gars qu’on déjà eu cette idée avant moi, j’ai pu trouver plein d’idées sur le net.

Le cahier des charges était le suivant : pas (trop) cher et pas (trop) compliqué ! J’ai donc laissé tombé l’idée de fabriquer une très jolie mallette en bois pour l’insoleuse et je suis partie sur un boitier de scanner. (scanner que j’ai acheté sur le bon coin pour 5 euros). J’ai tout viré et j’ai mis une plaque alu au fond pour réverbérer toutes les petites ondes vers le haut.

A partir de là, nouvelle contrainte. La boite du scanner faisait 35cm de long grand maximum. J’ai donc choisit de mettre 3 tubes de 8W à l’intérieur (c’est les seuls tubes que j’ai trouvé qui mesuraient moins de 35cm, donc on va dire que je n’ai pas vraiment choisi la puissance). Pour ne pas m’em… , j’ai pris des kits tout prèt sur gotronic. Y’en a surement ailleurs mais là, c’était vraiment parfait. L’avantage d’avoir un truc en kit pour insoleuse, c’est que je suis certaine que ce sont des tubes UV pour insoler, je suis certaine que le ballast est le bon, je suis certaine que le starter est adapté au tube. Par contre, un kit contient seulement 2 tubes. J’ai donc acheté un tube de plus et tous les éléments qui vont avec pour compléter.

Une question que je me suis posée et dont j’ai mis un peu de temps pour trouver la réponse c’est : combien de tubes sur un ballast ? Et bien, un ballast de puissance P peut alimenter 2 tubes de puissance P/2 et on peut mettre maximum 2 tubes et en série (oui oui en série, c’est comme ça !). Donc, j’ai dû racheter un ballast pour le troisième tube. Généralement les kits sont bien faits, il suffit de clipser les câbles dans les éléments (ballast, support de tube, …) mais ça oblige à avoir des câbles rigides ou semi-rigides.

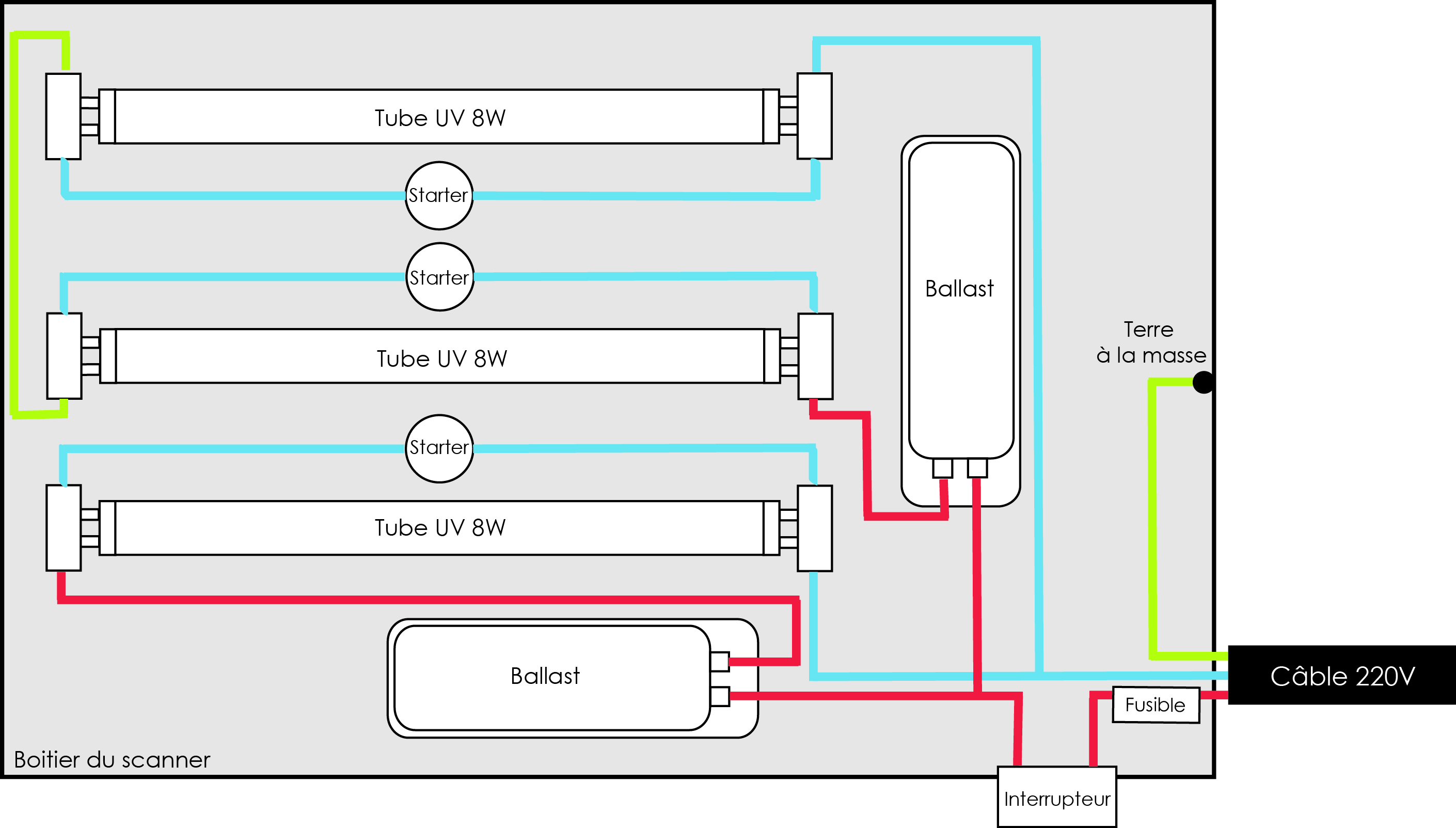

Au final, le schéma électrique est le suivant :

schemaElecInsoleuse5Pour résumer, il m’a fallu :

  • 1 scanner à 5 euros sur leboncoin.fr
  • 1 kit d’insolation à 28 euros sur gotronic.fr (2 tubes + 4 supports de tubes+ 2 starters + 2 supports de starters + 1 balast)
  • le complément pour 20 euros toujours chez gotronic.fr (1 tubes + 2 supports de tubes + 1 starter + 1 support de starter + 1 balast)
  • 1 plaque en aluminium récupérée gratos au boulot
  • 1 câble 220V avec la prise terre, récupéré gratos au boulot (le câble du scanner était sans terre, je me suis dit qu’il était plus prudent d’en rajouter une)
  • 1 fusible et son boitier pour moins de 1 euros sur gotronic.fr (pas obligatoire mais vu le bordel de domino et de câbles, j’ai préféré sécuriser au max)
  • 1 interrupteur récupéré je ne sais plus où (et qui rentre pile poil dans un pré-trou du scanner, la vie est bien faite!!)
  • 1 pistolet à colle pour fixer les câbles histoire que ça parte pas dans tous les sens (optionnel mais pratique)

Je m’en sors pour une cinquantaine d’euros au final ( 🙁 ah ouais, je ne pensais pas avoir mis autant !). Si je n’avais pas eu quelqu’un pour m’aider à monter l’engin, je ne suis pas certaine que j’y serais arrivée (Merci Patrickkkkk). Un multimètre est toujours utile lors de l’assemblage pour voir d’où viennent les problèmes. Moi c’était généralement des câbles mal fixés.

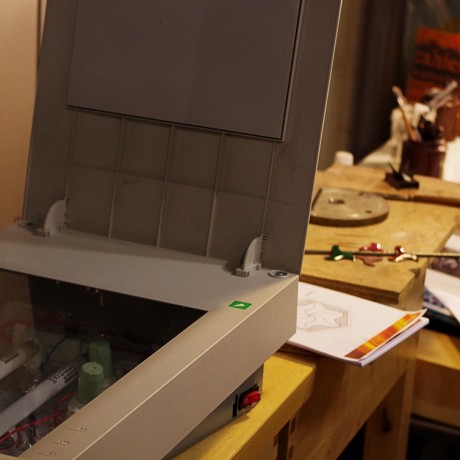

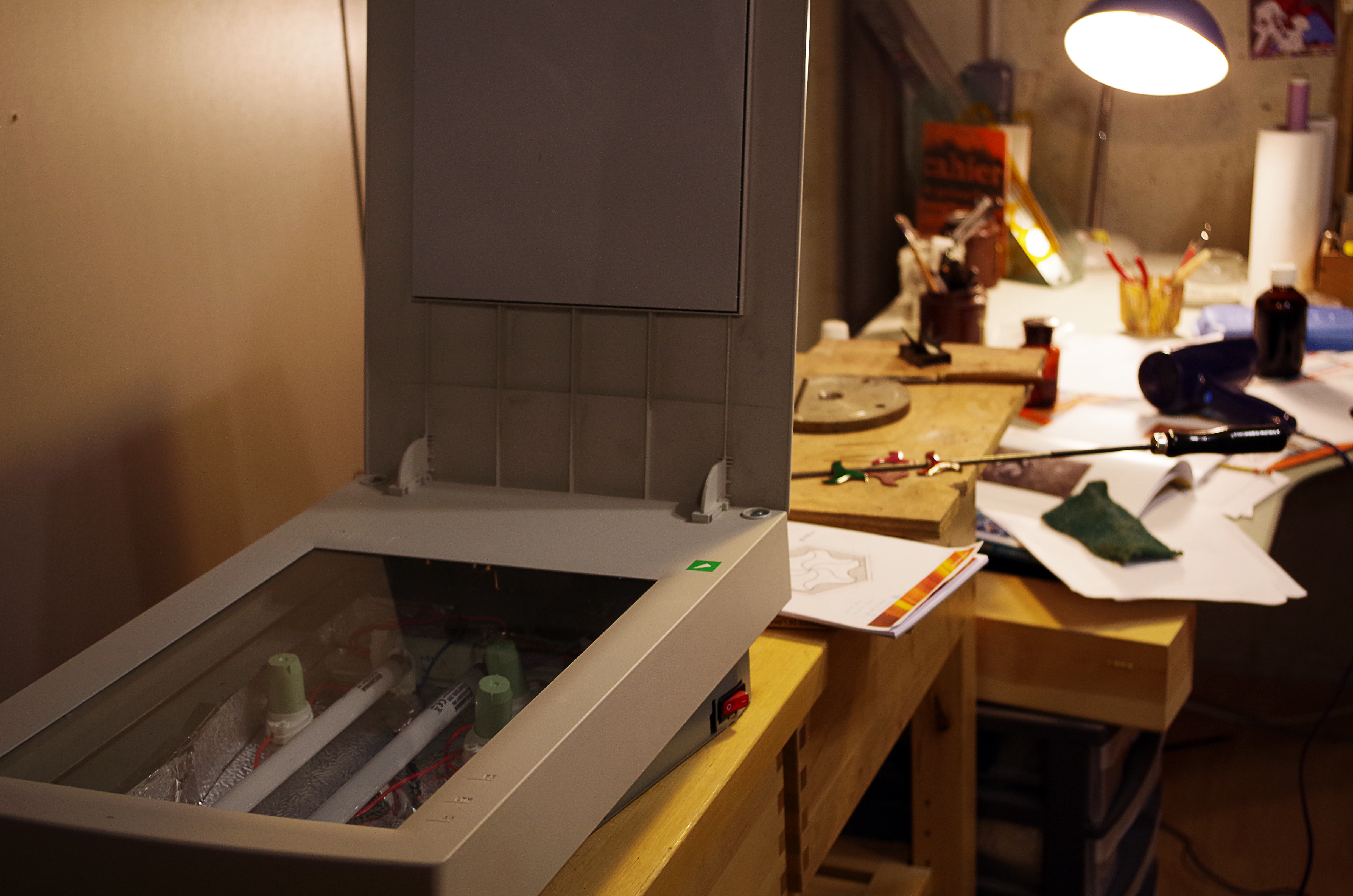

Mais voici la bête avec laquelle je vais enfin pouvoir graver proprement !! (Après quelques tests pour déterminer le temps d’insolation, il s’avère qu’il me faut environ 1’30 secondes pour détruire le vernis ! Tiens prend ça ! Et une bataille de gagnée ! Une !).

Insoleuse vue 4

Sources :

Et voici quelques liens vers des sites qui m’ont bien aidé à construire le bordel :

http://www.galerie-photo.com/construire-insoleuse-uv-photographie-peyre.html

http://dixy.ramses.free.fr/Elec/D_insoleuse.htm

http://www.brodeurelectronique.com/index.php?2007/03/15/8-insoleuse


Articles liés


11 Réponses

  1. Eddy dit :

    Simple et malin ! J’adore merci pour l’idée.

    Ed

  2. Joss dit :

    Ton schème électrique est un massacre, on ne met pas le neutre à la masse mais les masses à la terre !
    De plus ton fusible est très mal placé et ne protège que 2 tubes, il est préférable que le fusible soit sur la phase et non sur le neutre.
    Dernier détail les tubes ne doivent pas être en série mais en parallèle sinon ils se partage la tension et fonctionne très mal.

    Je ne veux pas être insultant mais je veux juste te faire remarquer tes erreurs pour ne pas te mettre en danger.

    Cordialement,
    Joss

    • Emilie dit :

      Chèr Joss
      Mon fusible est effectivement mal placé sur le schéma, j’ai corrigé cela.
      Ceci étant dit, tout le monde avait compris que le fils vert était la terre (nomenclature couleur respectée).
      Et enfin, un ballast de puissance P peut alimenter 2 tubes de puissance P/2.
      Hors mes tubes font 8W et mon ballast 18W. Calcul rapide : ça marche !
      Donc je reste sur ma position : 2 tubes en série.

      Donc qu’il y ait eu ce mois ci des massacres à Paris, oui. Qu’on puisse parler du massacre des indiens d’Amérique, des massacres par les Khmers rouges, même de massacre à la tronçonneuse, je te l’accorde. Mais que mon schéma soit un massacre, je crois que tu t’es un peu envolé lyriquement.
      Merci en tous cas pour les remarques.

  3. Amine dit :

    Bonjour,
    je suis entrain de la réalisé, j’ai acheté des tube UV avant, ma question est Es que je peux les utilisés ou il nous faut des tube UV spéciale.

    Merci

    • Emilie dit :

      Des tubes UV sont déjà des tubes spéciaux (ils ne produisent de la lumière que dans la bande ultra violet).
      Donc c’est tout bon.
      Faites bien attention à ne jamais regarder la lumière produite directement par contre !
      Bon montage et dites moi si ça fonctionne !

    • venturini dit :

      Non décidément ton tuto est super ; et loin d être un massacre
      bravo
      patrick

  4. bernard dit :

    Bonjour,
    Pour répondre à JOSS
    Je vois pas où le schéma est un massacre ?
    Le neutre est bleu, il est pas à la terre!
    Le fusible protège tout le circuit : il est bien placé.
    Oui il doit être sur la phase. Mais quand on branche un appareil avec une prise; il est ou le neutre et la phase?
    Le schéma est bon pas de danger!
    Bj

  5. venturini dit :

    Non ce n est pas un massacre ton tuto est très bien argumenté avec un schéma clair
    Cordialement
    patrick

  6. roger dit :

    Je voudrais faire ce montage. Est-il sans risque, , sa fiabilité est-elle assurée.
    Merci beaucoup pour vos commentaires
    Cordialement
    Roger

    • Emilie dit :

      Bonjour,
      Les informations données sur ce blog le sont à titre gratuit et d’informations.
      Je ne saurais être tenue pour responsable des dommages que vous pourriez causer suite à la lecture de mon montage électrique.
      Cela étant dit, ce montage a été testé et approuvé par moi même avec mes propres éléments.
      Et ma maison n’est jamais partie en fumée.
      Comme toujours sur internet, il est bon de croiser les informations et de construire une insoleuse adaptée à vos propres besoins.

  7. Fran Zainal dit :

    pour les petites pièces les lampes à UV pour les ongles devraient pouvoir convenir je pense et elles ne sont pas chères. regardez sur amazon : https://www.amazon.fr/machine-a-uv-ongle-Beaut%C3%A9-Parfum/s?ie=UTF8&page=1&rh=n%3A197858031%2Ck%3Amachine%20a%20uv%20pour%20ongle

Répondre
